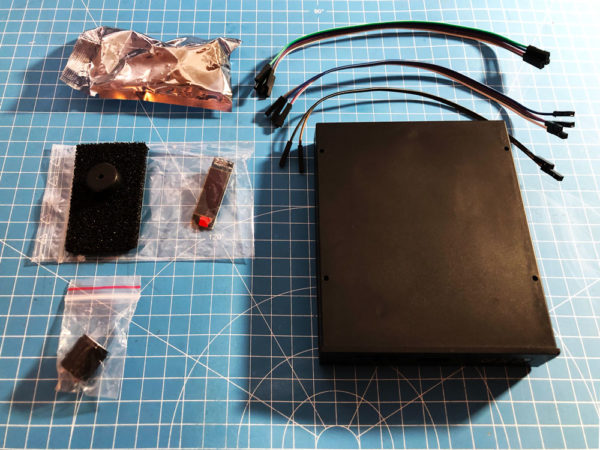

Einzelteile Gotek inklusive FlashFloppy (aktuellste Version bei Zeitpunkt der Bestellung) und  OLED-Display, Buzzer und Rotary-Encoder, Kabel.

Ein USB-Stick ist nicht Bestandteil des Angebots. Hierzu bieten sich die ur-alten und viel zu kleinen an, die eh nur herumliegen… 🙂

Buzzer und OLED können gesteckt werden, der Rotary Encoder kann auf zwei verschiedene Möglichkeiten eingelötet werden. Ggf. ist es beim Einbau in den Rahmen nötig, die Taster vorher zu entfernen, damit genug Platz vorhanden ist.

Falls Lötausrüstung nicht vorhanden ist, bitte bescheid sagen, dann löte ich das an.

Bei Fragen besser eine Mail schreiben, als sich später zu ärgern.

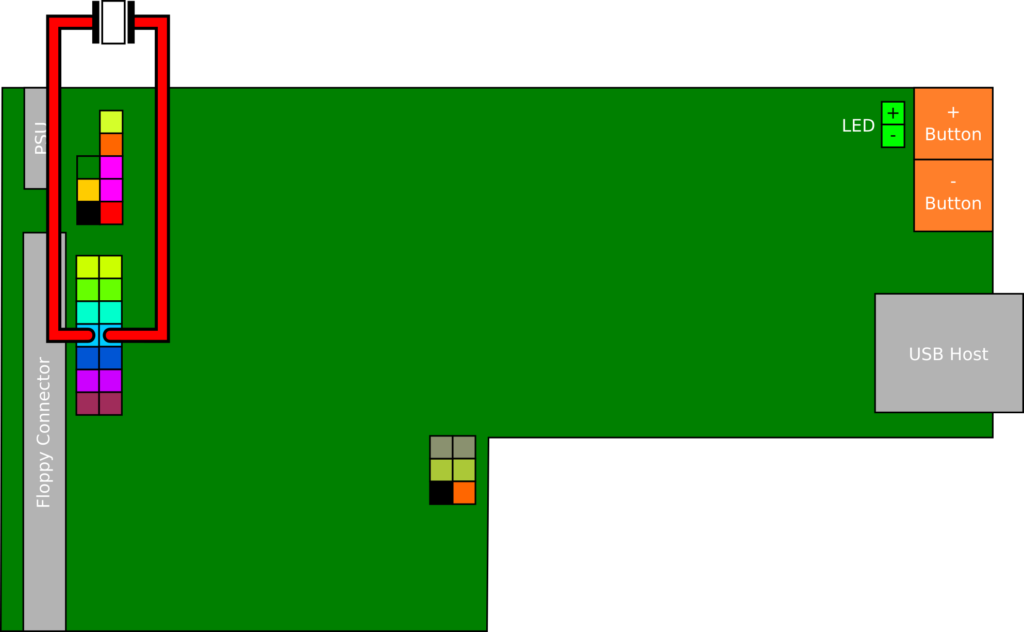

Der Buzzer (Sound) muss wie folgt angeschlossen werden – Polung ist egal:

OLED wie folgt anschließen:

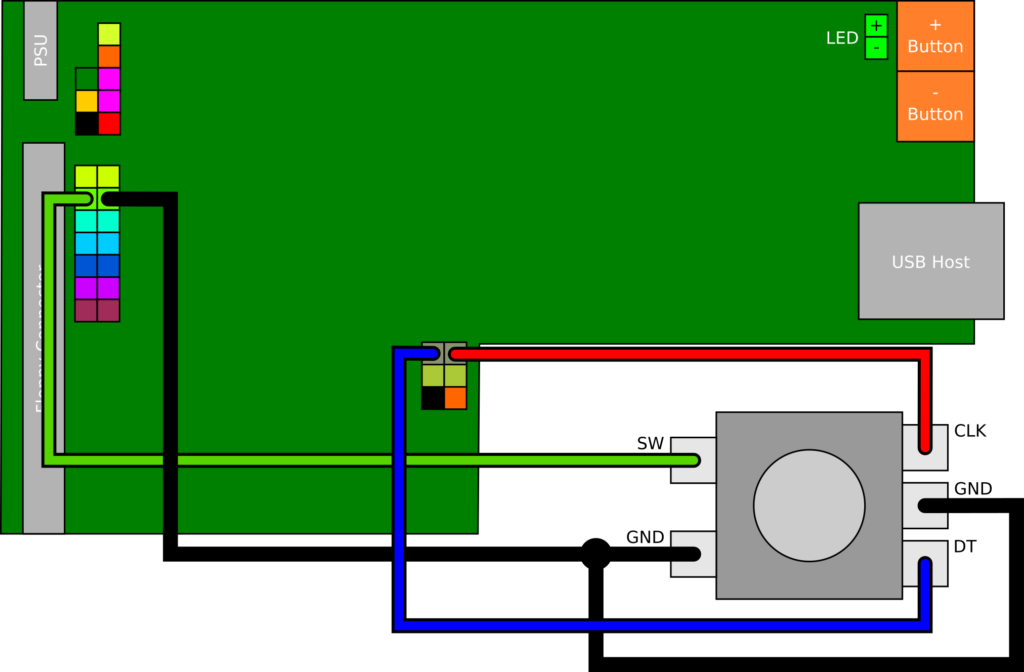

Der Einbau vom Rotary-Encoder (Drehknopf) kann von dem mini PCB entlötet werden, etwas platzsparender, wenn nötig:

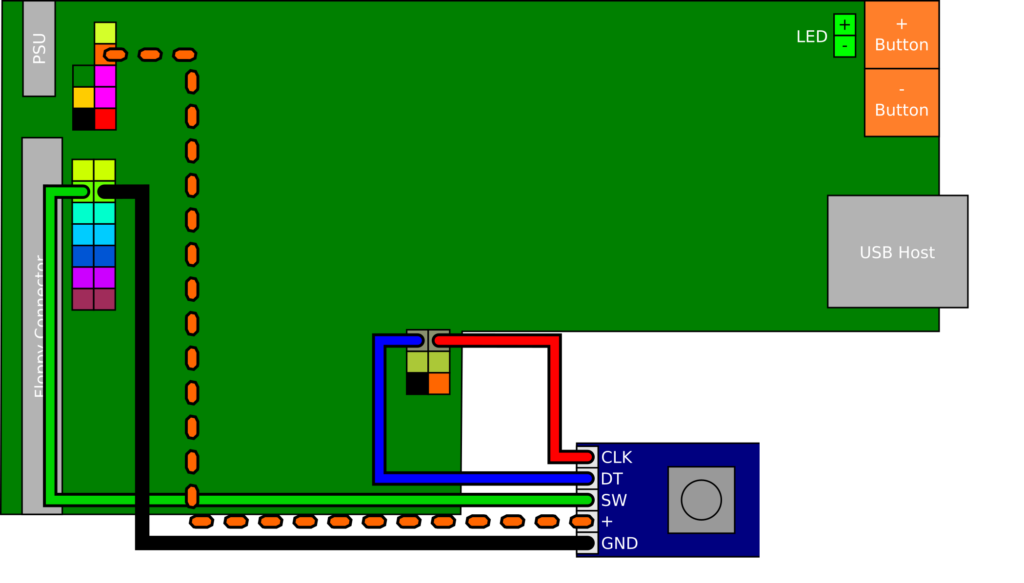

Oder den Rotary so verbauen, wie er mitkommt:

Die Bilder sind von Keir Fraser erstellt, dem Autor von FlashFloppy. Danke dafür : )
